达克罗加工的匠心工艺密码

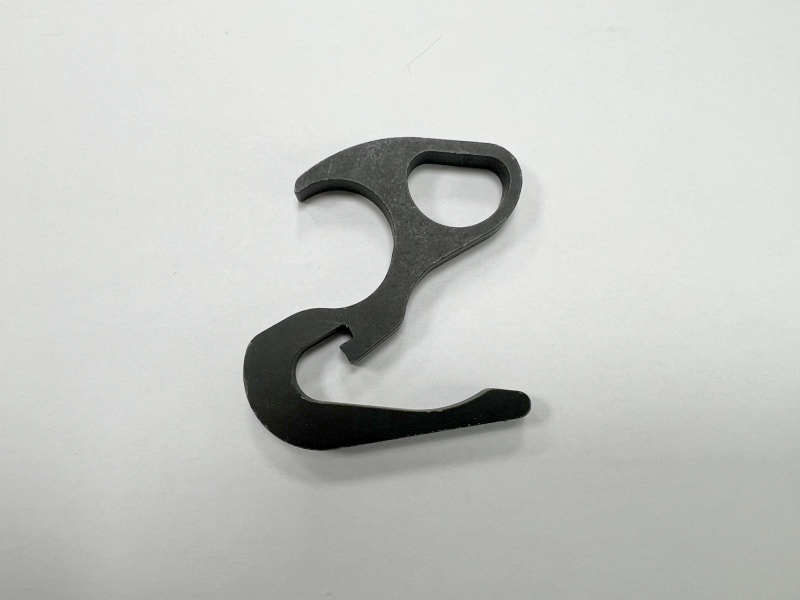

在江苏无锡的达克罗加工车间，每一件经过达克罗处理的工件都承载着精密的工艺密码。从毛坯进厂到成品出厂，需要经过十七道严格工序的考验。以汽车传动轴的达克罗处理为例，首先需要对毛坯进行严格的表面预处理，通过全自动喷砂设备去除表面的氧化层和油污，确保基材表面达到Sa2.5级的清洁度，这一步直接决定了后续涂层的附着力。

预处理后的工件进入达克罗涂覆环节，这需要精准控制涂液的配比和涂覆参数。经验丰富的工艺师会根据工件材质、形状和最终使用环境，调整锌片、铝片、铬酸酐等原料的配比。对于形状复杂的异形件，会采用独特的浸渍-旋转-甩干工艺，确保涂层在工件表面均匀分布，避免出现厚薄不均或流挂现象。某知名汽车品牌的传动轴涂覆过程中，通过优化涂覆参数，将涂层厚度控制在5-8微米之间，既保证了防腐性能，又避免了因涂层过厚导致的尺寸超差问题。

达克罗工艺的精妙还体现在烧结环节。涂覆后的工件需要在300℃左右的温度下进行高温固化，这一步需要精确控制炉温曲线和通风量。烧结温度过高会导致涂层脆化，温度过低则无法形成致密的锌铝铬涂层。无锡车间的工艺团队通过自主研发的智能温控系统，将炉温波动控制在±3℃以内，确保每一件工件都能获得理想的涂层结构。

在质量检测环节，除了常规的涂层厚度检测和附着力测试，车间还引入了盐雾试验箱和电化学工作站进行加速腐蚀测试和腐蚀电位分析。某批次出口欧盟的达克罗紧固件，在通过500小时中性盐雾试验后，涂层依然保持完整，电化学测试显示其腐蚀电流密度远低于同类产品，充分验证了达克罗工艺在极端环境下的可靠性。

正是这种对工艺细节的极致追求，让达克罗加工成为了工业防腐领域的一面旗帜。从原材料的精选到成品的检测，每一步都凝聚着工匠们的智慧与汗水，也正是这种匠心精神，让达克罗涂层在工业设备的长寿命周期中始终保持着卓越的防护性能。
