特氟龙涂覆加工的工艺密码

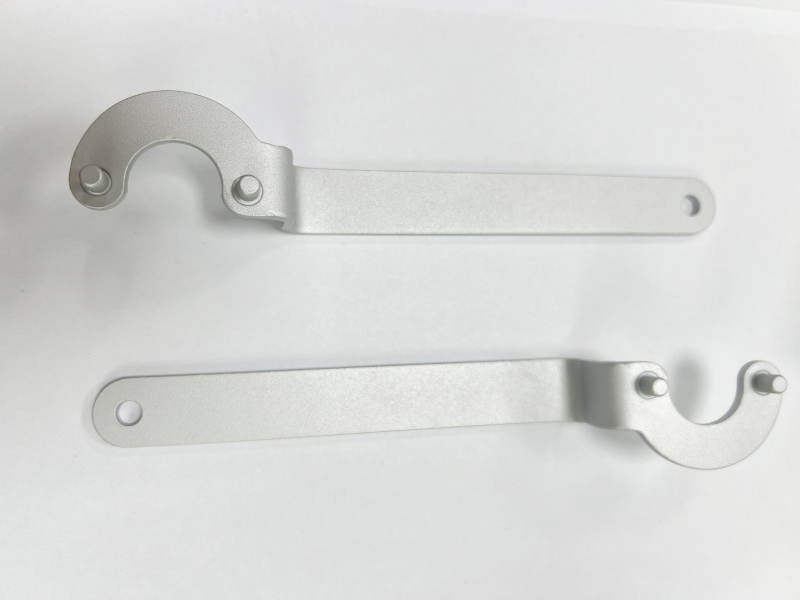

特氟龙涂覆加工的卓越性能源于精密的工艺控制。以汽车零部件涂覆为例，基材前处理需经过三道工序：首先用碱性清洗剂去除表面油脂，接着通过喷砂处理使表面粗糙度达到Ra2.5μm，最后涂刷专用底漆增强涂层附着力。这种表面处理可使涂层结合强度提升40%，有效避免高温环境下涂层脱落。
喷涂环节的参数控制堪称艺术。采用空气喷涂时，喷枪压力需稳定在0.4MPa，喷距控制为20cm，走枪速度保持40cm/s。这种精细操作确保单层湿膜厚度均匀在30μm，避免流挂或针孔缺陷。对于复杂曲面零件，静电喷涂技术则成为首选——通过80kV高压静电场使涂料颗粒带电，实现90%的涂料利用率，确保涂层均匀覆盖每个角落。
烧结固化是赋予涂层性能的关键步骤。350℃高温下，PTFE颗粒经历熔融、流动、再结晶的物理变化，最终形成连续致密的涂层。烧结曲线需严格遵循5℃/min的升温速率，保温时间根据涂层厚度精准控制在15分钟。这种工艺控制使涂层硬度达到5H，耐温性能稳定在260℃连续工作温度，同时保持0.15的低摩擦系数。
质量控制贯穿全程。采用涂层测厚仪实时监测干膜厚度，确保误差不超过±5μm；通过百格测试验证附着力等级达到0级；盐雾试验验证耐腐蚀性能超过1000小时。这些严苛的检测标准，使特氟龙涂覆加工在高端制造领域成为可靠性的代名词。从精密轴承到化工阀门，从医疗器械到电子元件，这种工艺密码正持续解锁着工业制造的新可能。
